  분기되는 배관의 유량 계산
  글쓴이 : 초순수   고유ID : hietzsche87     날짜 : 18-05-30 11:12     조회 : 1145
안녕하십니까.
다름이 아니라 Main 배관 250A에서 20A Port(구찌)로 물을 빼서 사용해야하는데
하루 사용 유량을 접수해야하는 상황입니다.
그래서 처음엔 단순히 배관 비율로 유량이 나눠 질것이라고 생각했었는데 250/(250+20) : 20/(250+20)
이 방법이 맞는지 잘 모르겠습니다.

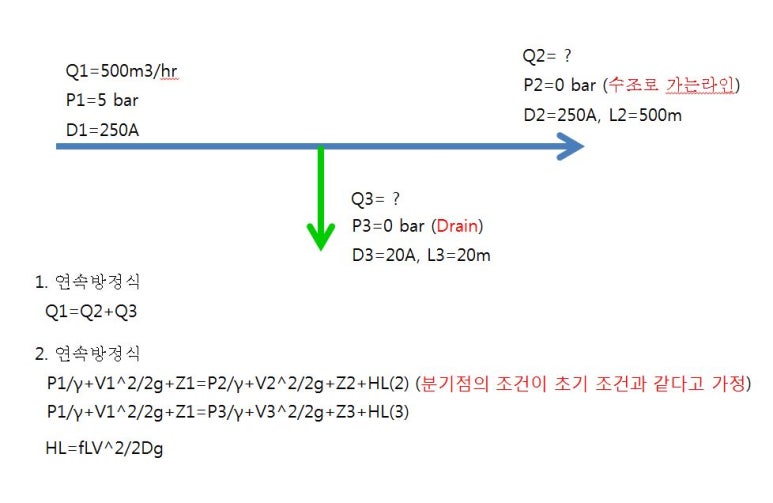

그래서 첨부의 방식처럼 연속방정식과 에너지방정식을 사용했는데 에너지방정식이 맞는 풀이 인지 잘모르겠습니다.
만약 방식 맞으면 유량 가정 후 Re 계산 해서 f를 구해 Loss를 적용해서 1, 2번식에 모두 부합하는지를
대입해서 확인 하면되는것인가요? trail & error 방법이면 무엇을 기준으로 몇프로 이내로 선정해야할지 궁금합니다.
아래 링크는 첨부의 파일이 열리지 않을경우를 대비한 이미지 링크 입니다.
자그마한 힌트가 될수 있도록 고견 부탁드립니다.




스테파노 Stefano   18-05-31 10:08
(1) 단순히 배관 크기로 계산해서는 맞지 않습니다.

(2) 20A 입구에서 걸리는 압력을 기준으로 연결관의 끝까지 걸리는 압력차가 나타날 때의 유량을 계산하면 그 유량이 대체로 맞는 값이 됩니다.

(3) 개략적인 계산 방법은 (1)차압조건을 미리 정해두고 (2)유량을 가정하고나서 (3)그 유량이 연결된 관에서 미리 정해둔 압력차가 나타나는가를 계산해봐서 (4)맞으면 그 유량을 택하고 그렇지 않으면 (2)로 되돌아가서 재계산하는 방법으로 하면 됩니다 .
